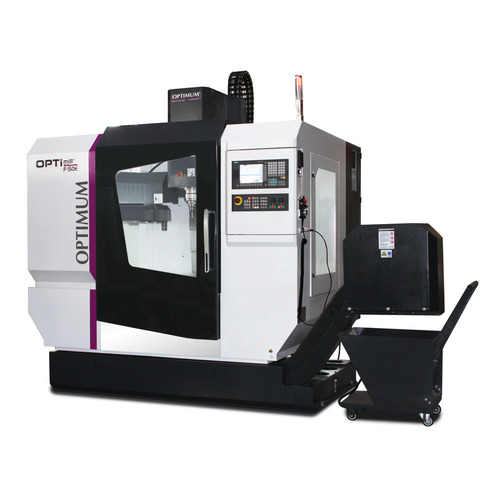

Frezarka CNC Optimum OPTImill F 150E

Name: Frezarka CNC Optimum OPTImill F 150E
Brand: Optimum
SKU: STU 3501150
Availability: OutOfStock

Kod produktu: STU 3501150

Niedostępny

BRUTTO:

Indywidualne ceny dla klientów biznesowych po zalogowaniu

W magazynie: 0 Wysyłka: 48H

Produkt niedostępny

Dodaj do schowka

Informacje o producencie

Optimum

Stuermer Maschinen GmbH

info@stuermer-maschinen.de

Dr.-Robert-Pfleger-Str. 26

D-96103

Hallstadt

Niemcy

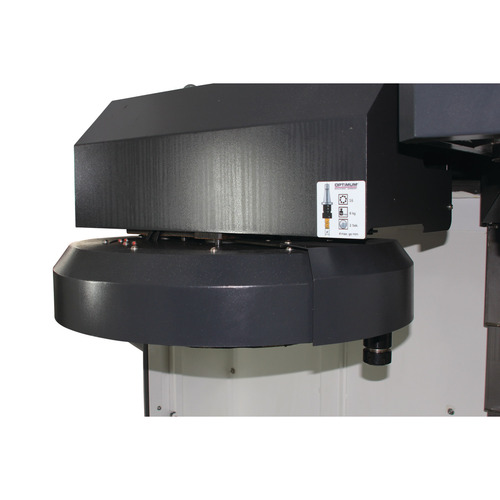

Wymiennik karuzelowy z 16 miejscami na narzędzia

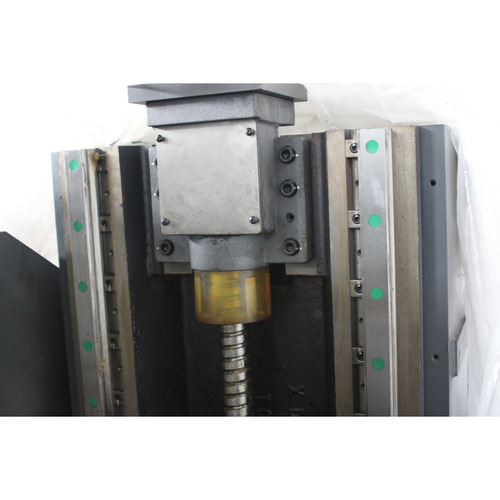

Wszystkie prowadnice liniowe z osłonami ze stali nierdzewnej

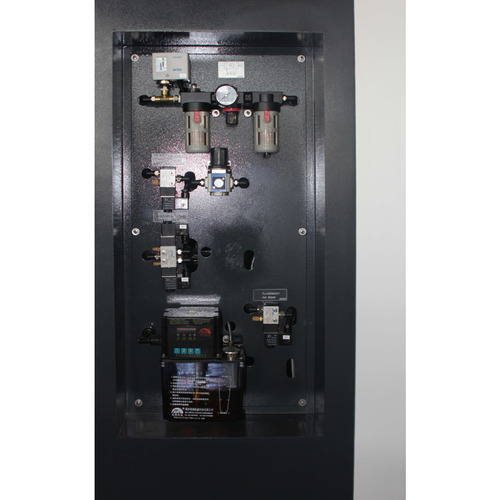

Automatyczny system centralnego smarowania
Silnik wrzeciona głównego firmy SIEMENS

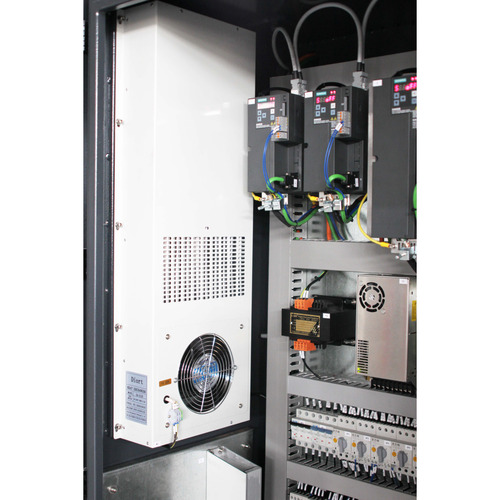

Napęd Servo firmy SIEMENS we wszystkich osiach (zamknięta pętla sterowania)

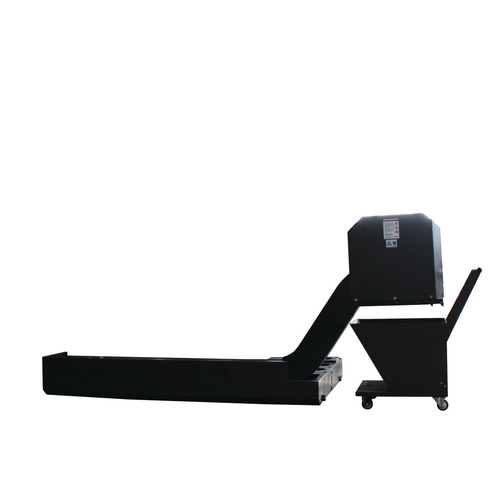

Przenośnik taśmowy zapewnia wydajne odprowadzanie wiórów
Kolejka prowadnicowa
Maks. Prędkość obrotowa wrzeciona 10 000 min-1
Oświetlenie maszyny w obszarze roboczym

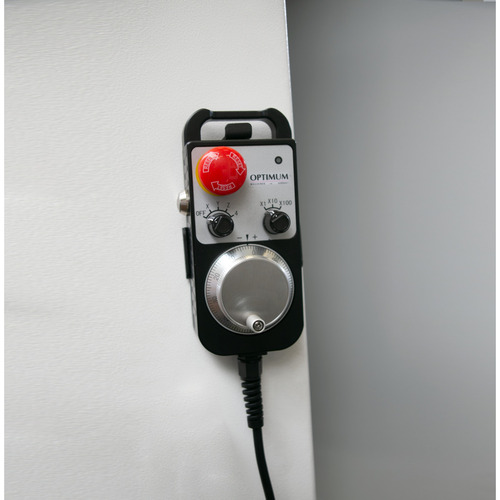

Przenośne, elektroniczne koło ręczne z przełącznikiem zezwalającym i przyciskiem zatrzymania awaryjnego. Znacznie upraszcza uruchamianie programów
Urządzenie do chłodzenia z 190-litrowym zbiornikiem chłodziwa
Zmiana narzędzia odbywa się automatycznie lub przez naciśnięcie przycisku (elektropneumatyczny zacisk narzędzia)

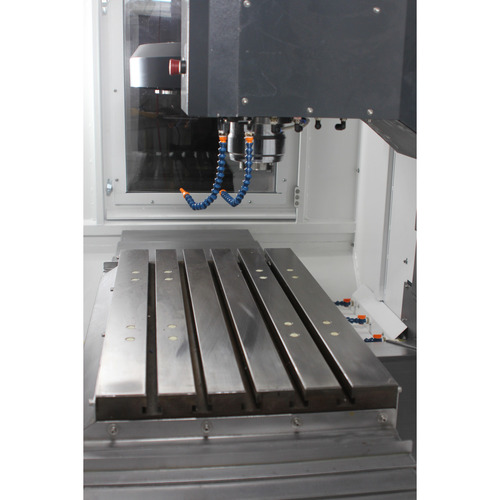

Masywny, precyzyjny stół frezarski, o dużych wymiarach i precyzyjnie obrobionej powierzchni
Drzwi dostępowe zaprojektowane w taki sposób, aby czas czyszczenia i konserwacji był zredukowany do minimum
Zawarty pakiet oprogramowania "SINUMERIK 808D na PC" (Praktyczne oprogramowanie szkoleniowe, dzięki któremu obrabiane przedmioty mogą być programowane i symulowane offline na PC. Oprogramowanie można pobrać bezpłatnie ze strony www.cnc4you.com.)

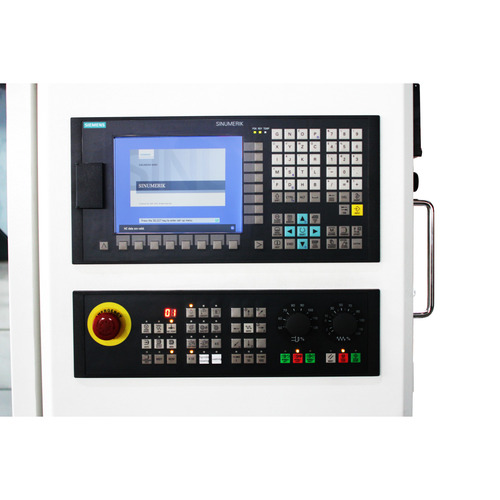

SINUMERIK 808 ADVANCED - technologia CNC od lidera technologii, połączona z rewolucyjną koncepcją obsługi

Większa produktywność w produkcji

Sterowanie SINUMERIK 808D ADVANCED jest sterowaniem CNC opartym na panelu. To kompaktowe i przyjazne dla użytkownika rozwiązanie klasy podstawowej jest używane do prostych zastosowań frezowania. Cechy takie jak łatwa obsługa, uruchomienie i konserwacja stanowią doskonałą podstawę do wyposażenia maszyn CNC.
Dzięki specyficznym dla danej technologii cechom, sterowanie SINUMERIK 808D ADVANCED jest doskonale skonfigurowane do frezowania. Dzięki rozszerzeniom sprzętowym i programowym, SINUMERIK 808D ADVANCED oferuje również wystarczającą wydajność dla prostych funkcji frezowania przy produkcji form i narzędzi.

Kompaktowe i wytrzymałe

Dzięki konstrukcji CNC opartej na panelu z niewielką ilością interfejsów i panelem sterowania o stopniu ochrony IP65, SINUMERIK 808D ADVANCED jest doskonale przygotowany do pracy w trudnych warunkach. Niewielkie wymiary pozwalają na zastosowanie w kompaktowych maszynach

WŁAŚCIWOŚCI

RJ45 port Ethernet
8,4" kolorowy wyświetlacz LCD o rozdzielczości 800 x 600
Przygotowany do zdalnej konserwacji
FunkcjaAST; pozwala na łatwą optymalizację dla wyższych wymagań odnośnie dynamiki i dokładności
absolutny enkoder / bez potrzeby naprowadzania
Wyższa dokładność

Parametr

Wartość

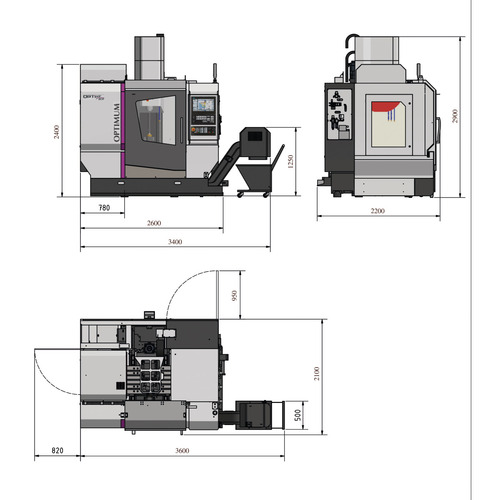

Długość (produktu) ok.

3420 mm

Szerokość/głębokość (produkt) ok.

2050 mm

Wysokość (produktu) ok.

2400 mm

Waga (netto) ok.

4500 kg

Napięcie zasilania

400 V

Częstotliwość sieci

50 Hz

Wielkość młyna końcowego max.

38 mm

Wielkość głowicy tnącej maks.

80 mm

Średnica narzędzia max.

90 mm

Stół do frezowania poziomego Długość

900 mm

Szerokość poziomego stołu frezarskiego

500 mm

Odległość wrzeciona pionowego - stół frezarski poziomy min.

100 mm

Odległość wrzeciona pionowego - stół frezarski poziomy max.

600 mm

Stół do poziomego frezowania rowków T Wielkość

18 mm

Stół do poziomego frezowania T-slots Ilość

Stół do poziomego frezowania rowków T Odstępy między nimi

80 mm

Pionowe wrzeciono Uchwyt wrzeciona

BT 40

Wrzeciono pionowe Zakres prędkości obrotowej

10 – 10000 min¯¹

Stół do frezowania poziomego Obciążenie maks.

350 kg

Silnik napędowy z pionowym wrzecionem napędowym 30 % pracy S6

11,25 kW

Pompa(-y) płynu chłodniczego(-ych) Moc napędowa

0,37 kW

Podróż Oś X-axis automatyczna

750 mm

Całkowite podłączone obciążenie

15 kW

Podróż Oś Z - automatyczna

500 mm

Ścieżka poprzeczna Y-osi automatyczna

500 mm

Prędkość szybkiego trawersu Oś Z

20000 mm/min

Prędkość szybkiego ruchu poprzecznego Oś X

20000 mm/min

Prędkość szybkiego trawersu Oś Y

20000 mm/min

Wrzeciono pionowe Silnik napędu momentu obrotowego Praca ciągła S1

48 Nm

Moment obrotowy silnika posuwowego Praca ciągła na osi X S1

9,55 Nm

Silnik posuwu momentu obrotowego na osi Y praca ciągła S1

9,55 Nm

Silnik posuwu momentu obrotowego w osi Z praca ciągła S1

16,7 Nm

Powtarzalność

± 0 008 mm

Dokładność pozycjonowania

± 0 008 mm

System środków chłodząco-smarujących Pojemność zbiornika

190 l

Przyłącze pneumatyczne Ciśnienie robocze

6,0 bar

Napęd z wrzecionem pionowym Silnik z wrzecionem pionowym praca ciągła S1

7,5 kW

Wrzeciono pionowe Silnik napędu momentu obrotowego 30% pracy S6

72 Nm

Liczba miejsc na narzędzia

16 Narzędzia

Długość narzędzia maks.

250 mm

Ciężar narzędzia max.

8 kg

Czas zmiany narzędzia z chipa na chip (C na C)

20 s

Średnica narzędzia maks. ilość miejsc wtórnych wolna

180 mm
