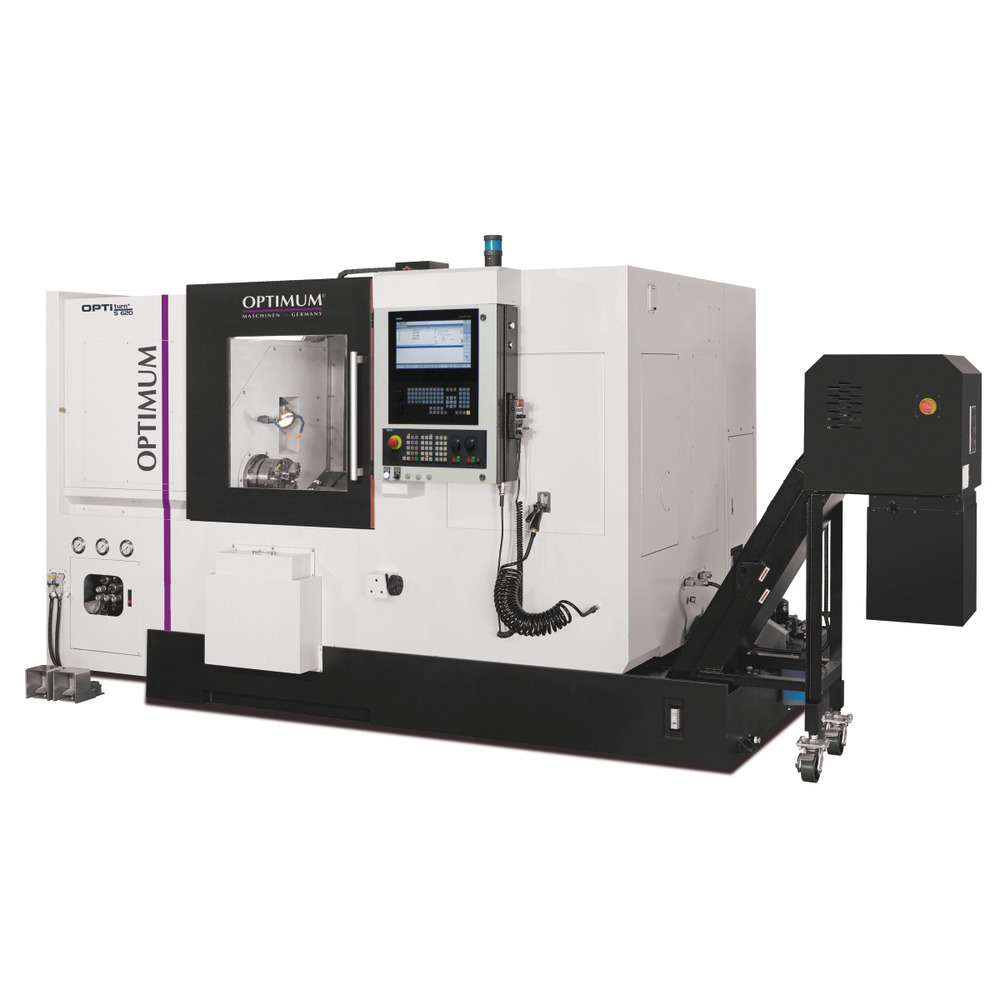

Tokarka CNC Optimum OPTIturn S 620L

Name: Tokarka CNC Optimum OPTIturn S 620L
Brand: Optimum
SKU: STU 3515070
Availability: OutOfStock

Kod produktu: STU 3515070 EAN: 4030635037634

Niedostępny

BRUTTO:

Indywidualne ceny dla klientów biznesowych po zalogowaniu

W magazynie: 0 Wysyłka: 48H

Produkt niedostępny

Dodaj do schowka

Informacje o producencie

Optimum

Stuermer Maschinen GmbH

info@stuermer-maschinen.de

Dr.-Robert-Pfleger-Str. 26

D-96103

Hallstadt

Niemcy

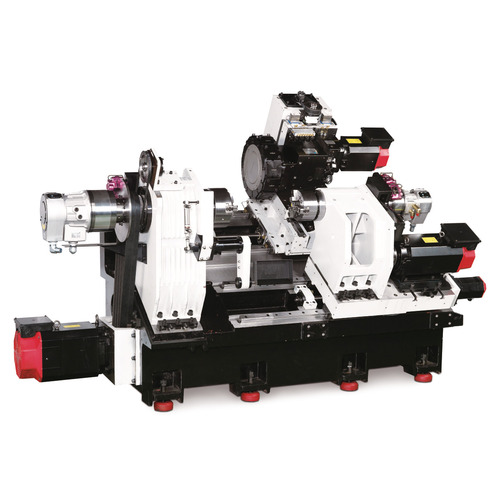

Konstrukcja do dużych obciążeń
Kompaktowa konstrukcja
Skośne łoże 30° dla szczególnie dużych średnic obróbki
Łatwe odprowadzanie wiórów do tacy na wióry
Stabilne prowadnice liniowe - zapewniają długą żywotność dzięki maksymalnej sztywności statycznej i dynamicznej.
Hartowane i szlifowane śruby kulowe

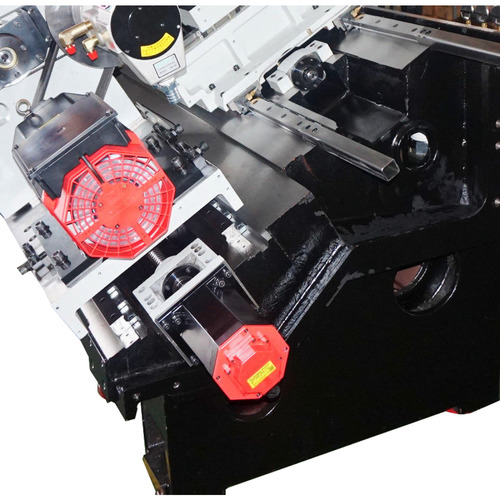

Serwomotory SIEMENS we wszystkich osiach
Wszystkie serwomotory ze zintegrowanym enkoderem dla najwyższej dokładności
Przenośne elektroniczne pokrętło ręczne znacznie ułatwia cofanie programu
Przenośnik wiórów
Halogenowa lampa robocza

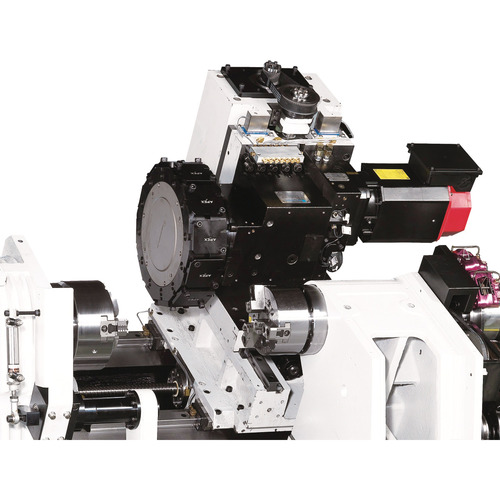

Oś C z układem hamulcowym APEX PT16-16-RB- 330 i 12 narzędzi VDI 30

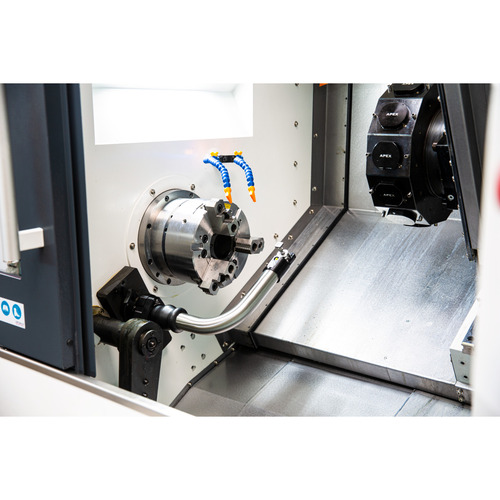

Hydrauliczny uchwyt trójszczękowy szczękowy Ø 200 mm i na przeciwwrzecionie 150 mm
System chłodzenia
Wyłącznik nożny

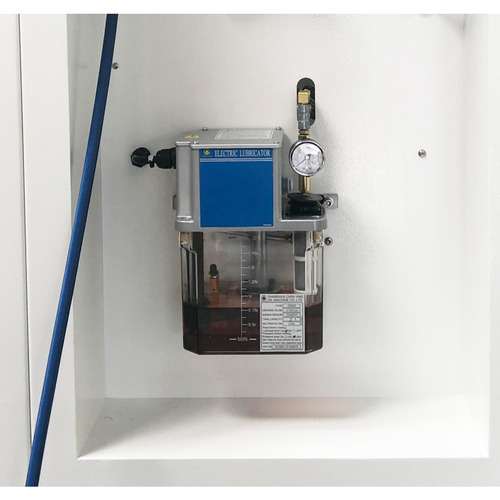

Automatyczny system smarowania
Jednostka hydrauliczna
Kabinowy wymiennik ciepła
Interfejs ładowarki
EMC (kompatybilność elektromagnetyczna)

Parametr

Wartość

Długość (produktu) ok.

4020 mm

Szerokość/głębokość (produkt) ok.

3135 mm

Wysokość (produktu) ok.

1950 mm

Waga (netto) ok.

6000 kg

Napięcie zasilania

400 V

Częstotliwość sieci

50 Hz

Uchwyt wrzeciona

DIN ISO 702-1 nr 6

Zakres prędkości

0 – 4000 min¯¹

Podróżowanie po osi Z

1020 mm

Długość maks. (produkt) ok.

4485 mm

Całkowite podłączone obciążenie

20 kVA

Powtarzalność

± 0,005 mm

Dokładność pozycjonowania

± 0,005 mm

Typ zmieniarki narzędzi

hydraulika VDI30 DIN 5480

Siła posuwu Oś X

6,9 kN

Siła posuwu Oś Y

6,2 (opcja) kN

Siła posuwu Oś Z

10 kN

Typ sterowania

Sinumerik 828D

Oprogramowanie systemowe

SW 28x

Pamięć CNC

8 MB

Ustawianie czasu zmiany

1 ms

Spojrzenie w przyszłość

150

Liczba narzędzi

512

Wysokość środka

325 mm

Przechylanie się nad ślizgiem poprzecznym

380 mm

Otwór wrzeciona/ przejście wrzeciona Średnica

65 mm

Średnica uchwytu

65 mm

Przechylanie się nad łożem maszyny

650 mm

długość zawracania w moście łóżkowym

1020 mm

System chłodziwa Moc pompy chłodziwa

530 W

Silnik momentowy Oś X

11 Nm

Silnik momentowy Oś Z

16 Nm

Podróż Oś X

215 mm

Posuw Oś X

24000 mm/min

Posuw Oś Z

24000 mm/min

Zmieniarka narzędzi Ilość miejsc na narzędzia

12 Narzędzia

Zmieniarka narzędzi Wysokość montażowa, szerokość Kwadrat max.

25 x 25 mm

Zmieniarka narzędzi Średnica mocowania wytaczadła max.

40 mm

Układ hydrauliczny Moc silnika

2,2 kW

Silnik napędu mocy wrzeciona pionowego praca ciągła S1

11 kW

Silnik napędowy mocy wrzeciona pionowego S6-30 % pracy

15 kW

Wrzeciono pionowe Silnik napędu momentem obrotowym

98,7 Nm

Silnik napędowy momentu obrotowego wrzeciona pionowego S6-30 % pracy

199,2 Nm

Długość obrotu

1020 mm

Wrzeciono główne Hydrauliczny uchwyt tokarski

200 mm

Łóżko pochyłe

30 °

Silnik momentowy Oś Y

6 (option) Nm

Wydajność centralnego smarowania

30 W

Wrzeciono główne Otwór wrzeciona

75 mm

Podróże na osi Y (opcja ex works)

100 (+/- 50) mm

Podróż Z2-osiowo

1020 mm

Posuw osi Y (opcja ex works)

6000 mm/min

Zmieniacz narzędzi Silnik napędowy

3,75 kW

Dopuszczalna prędkość obrotowa zmieniacza narzędzi maks. przy sprzęgle narzędziowym

6000 min¯¹

Silnik napędu mocy wrzeciona licznika praca ciągła S1

7,5 kW

Przeciwwrzeciono Moment obrotowy Silnik napędowy

50 Nm

Silnik napędowy mocy wrzeciona przeciwbieżnego S6-30 % pracy

11 kW

Silnik napędowy momentu obrotowego przeciwwrzeciona S6-30 % pracy

112 Nm

Przeciwwrzeciono Mocowanie wrzeciona

DIN ISO 702-1 nr 5

Przeciwwrzeciono Otwór wrzeciona

52 mm

Przeciwwrzeciono Przejście uchwytu

45 mm

Przeciwwrzeciono Przepust prętowy

45 mm

Przeciwwrzeciono Hydrauliczny uchwyt tokarski (opcja loco zakład)

150 mm

Zakres obrotów wrzeciona licznika

0 – 5000 min¯¹

Hydrauliczny uchwyt trójszczękowy Optimum Ø 250 mm 1

Kod produktu: STU 351506501

Niedostępny

BRUTTO:

Więcej

Dodaj do schowka

Kod produktu: STU 351506503

Niedostępny

BRUTTO:

Więcej

Dodaj do schowka

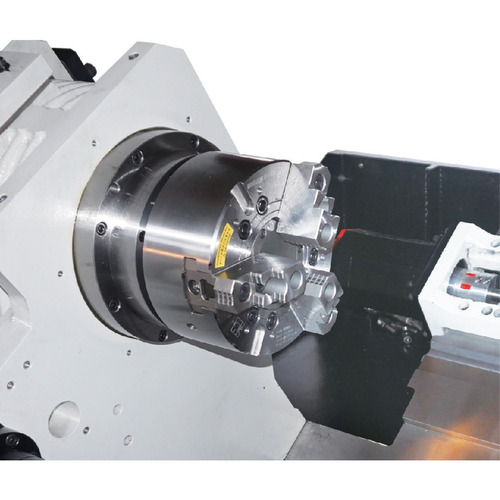

Hydrauliczny uchwyt trójszczękowy Optimum Ø 150 mm 1
